角ドームタイプ

高断熱

アルミ枠 ドーム片側開閉(隠蔽式) TD1HC[高断熱]

  • 耐火仕様
  • アルミ枠

完全隠蔽式可動 ドーム片側開閉

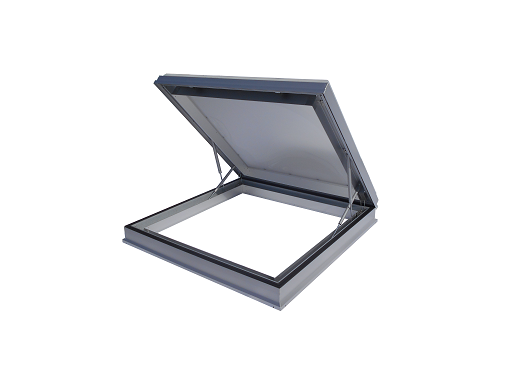

アルミ枠 ドーム片側開閉(隠蔽式) TD1HH[高断熱] 製品外観

ダンパーや滑車など従来の片側開閉トップライトで露出されていた機構を全て隠蔽したトップライトです。スッキリした内観で意匠を重視した建物に最適です。内外分割型材を使用した高断熱性能はそのままに全く新しい開閉機構を開発しました。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

断面図 (右クリックを押して保存先を指定してダウンロードして下さい)

図面名 PDF DXF DWG
姿図 PDF 姿図・断面図一括
姿図・断面図一括
基本断面図 PDF DXF DWG
オプション PDF DXF DWG

規格表[単位:mm]

サイズ 600※受注生産 900 1300
A:呼称寸法 □600 □900 □1300
B:外形寸法 □790 □1090 □1490
C:ドーム高さ 160 250 350
D:仕上開口寸法 □540 □840 □1240
ガラス寸法 □590 □890 □1290

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600※受注生産 900 1300
質量 42 57 76
採光面積 0.28 0.68 1.51

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

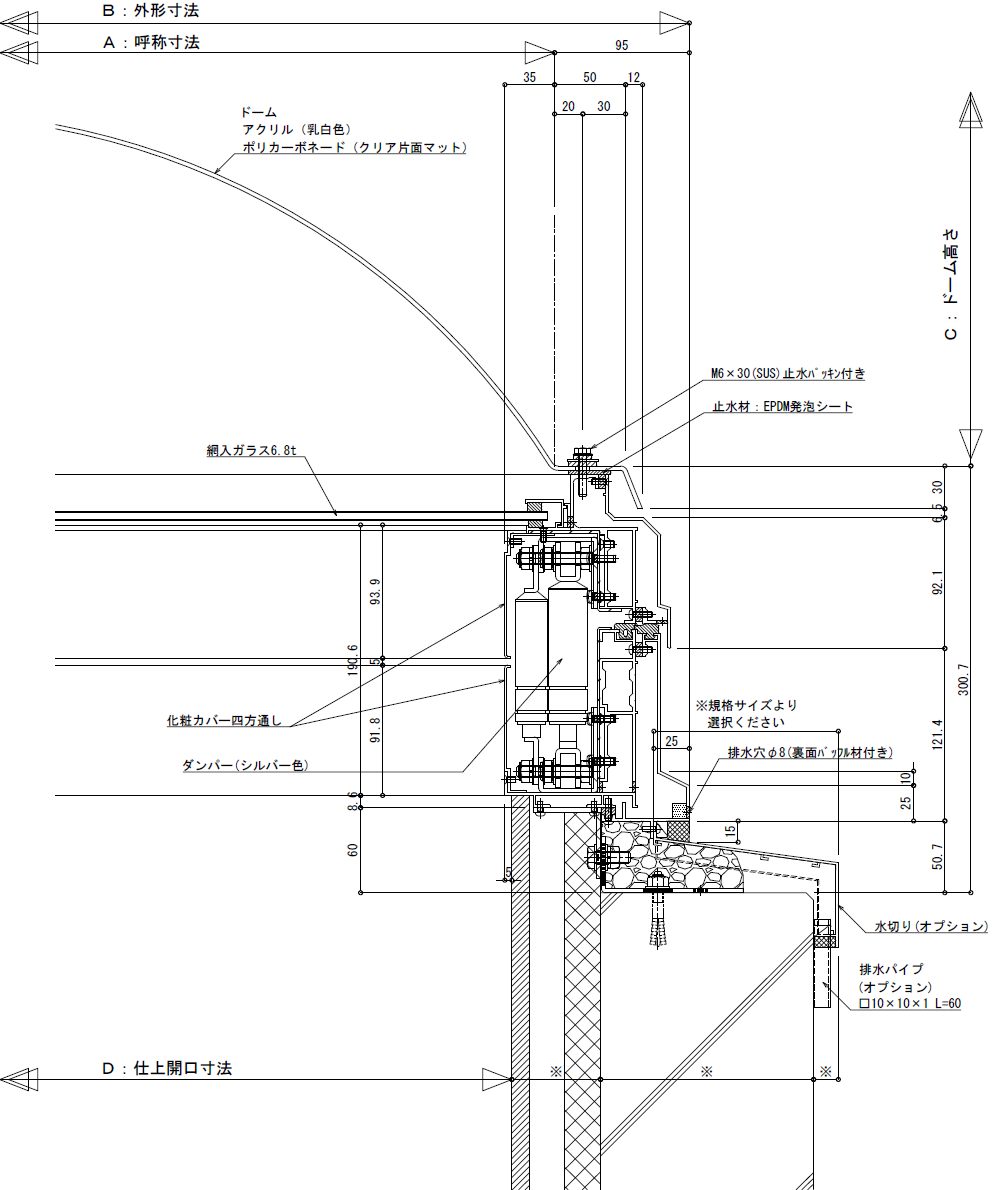

標準納まり図[単位:mm]

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 落下防止網
防虫網
防鳥網
中空シート
