電動オペレーターシステム 屋外設置タイプ

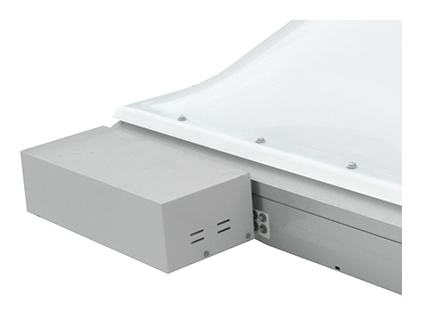

電動駆動装置（本体）

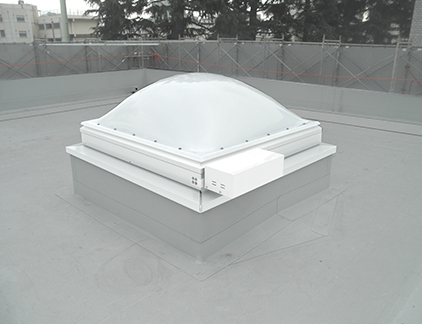

設置場所の悩み不要！トップライト本体に一体化した屋外仕様
高い除湿機能※1でプール屋根などに最適です。
トップライトから電動駆動装置までの距離は通常5～10ｍ程度とされています。吹き抜け上部やホールなどで、トップライトから電動駆動装置までの距離が確保できない場合や、改修工事で内装に手を加えられない等の場合に推奨されます。ワイヤー配管が不要でメンテナンス性も良く、プール上部や高湿度の悪条件下でも設置が可能です※2。
※1トップライト本体は防露タイプ、電動駆動装置には除湿機能がそれぞれオプションになります。
※2電動駆動装置には別途AC100V電源、信号配線が必要となります。
製品仕様
| 設置仕様 | 屋外設置型 |
|---|---|
| 適用開放形式 | 上下可動・片開き・突出し |
| 最大駆動可能数 | 駆動装置4台／1スイッチ |
| 最大連窓数 | 4連窓※／駆動装置1台 |
| ワイヤー最大巻取り数 | 最大15m※ |
| 最大許容重量 | 100kg※ |
| 入力／出力 | AC100V 4A／DC24V 0.2A |
| BOX重量 | 15kg |
※上記の数値は最大サイズの目安となります。トップライトの仕様により異なりますのでご注意ください。
また最大4連窓はオーダートップライトの突出し窓・外倒し窓に限ります。
操作スイッチ
一般タイプ
開放、閉鎖、停止を行なえる最もシンプルな操作ボックスです。ワンタッチで窓が全開、全閉するので排煙はもちろん、換気用としても使用できます。閉鎖中に任意の位置で停止も可能です。
換気・排煙 個別操作タイプ
非常時の「排煙」と、普段使いの「換気」を個別のボタンで操作することが可能です。
●換気ボタンでトップライトが少しだけ開きます。
・換気したいけど空調も回してるし・・・
・換気したいけど風が強いし・・・
そんな時に換気ボタンを押すとトップライトが5～15cm開きます。（開き幅は任意に設定可能）
もう1回換気ボタンを押すと全開します。
●排煙ボタンで全開
火災など非常時は排煙ボタンを押すとトップライトが全開します。
※個別操作タイプを使用する場合は電動駆動装置「TYPE-C」を使用する必要があります。
製品仕様
| 設置仕様 | 埋め込み型・露出型 |
|---|---|
| 入力 | DC24V（電動駆動装置より供給） |
| 煙感知入力 | DC24V 0.2A |
| BOX重量 | 1kg |
| 最大駆動可能数 | TYPE-A使用時 駆動装置4台／1スイッチ TYPE-B使用時 駆動装置20台／1スイッチ TYPE-C使用時 駆動装置20台／1スイッチ |
予備電源装置
排煙目的で電動オペレーターを使用する場合、必ず予備電源が必要になります。予備電源1台に対して4台までの電動駆動装置を作動できます。（開放のみ1回）また予備電源を駆動装置に内蔵させた「予備電源内蔵型電動駆動装置」をラインナップしています。システム構成に応じて御相談ください。
製品仕様
| 設置仕様 | 屋内設置型 |
|---|---|
| 最大駆動可能数 | 駆動装置4台／予備電源1台 |
| 入力／出力 | AC100V 4A／DC24V 3A |
| 充電時間 | 2時間 |
| バッテリー保証 期間 |
2年間 |

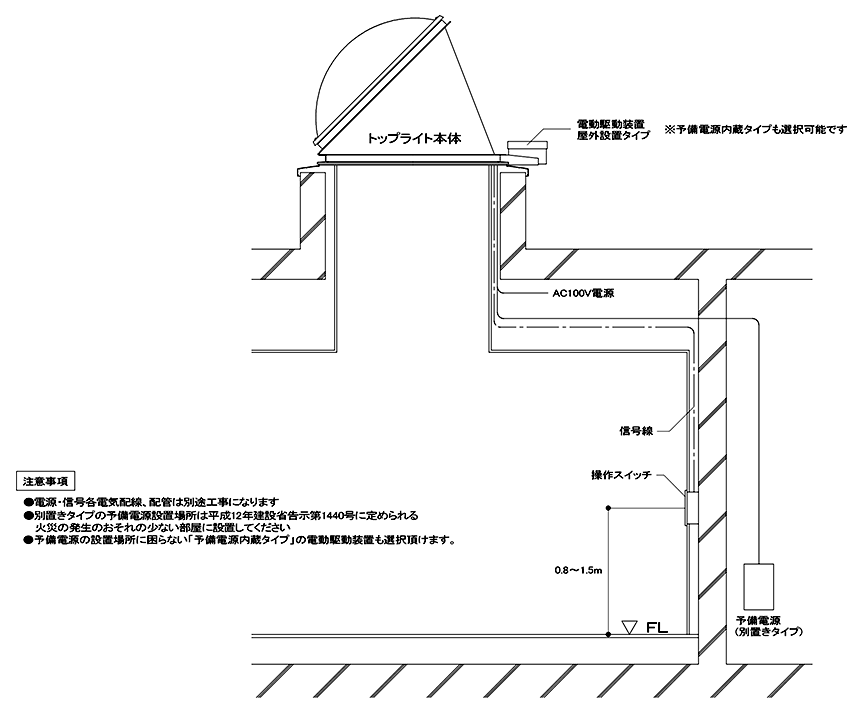

電動オペレーター設置概要
