Tokteck-Sun-X(トクテック・サンクロス)

30分耐火 対応品

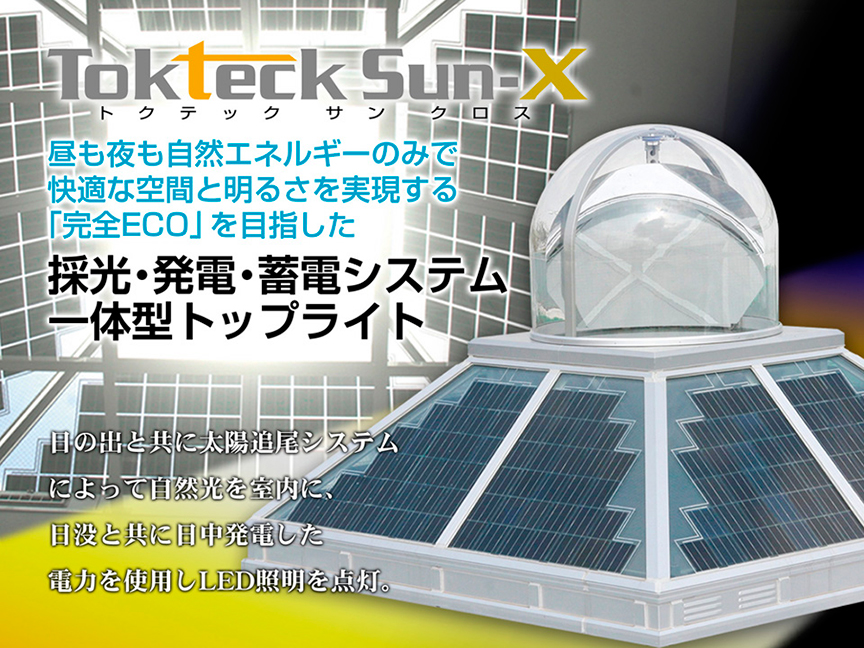

概要写真

昼も夜も自然エネルギーのみで快適な空間と明るさを実現する「完全ECO」を目指した採光・発電・蓄電システム一体型のトップライトです。
日の出と共に太陽追尾システムによって自然光を室内に取り入れます。曇りや雨天によって採光量が不足した場合でも自動調光LED照明が必要な明るさを補いますので常に安定した明るさを実現しました。
日没と共に日中発電した電力を使用しLED照明を点灯しますので大幅な節電効果が見込めます。またLED照明はスイッチ切替やタイマー設定も可能なので任意の時間帯での自動点灯が可能です。
従来トップライトの課題であったトップライト周りの熱籠り、結露は温度センサー対応の自動換気・循環システムにより抑える事が可能です。
GPSを搭載することにより位置情報と日時を取得するため、より正確な追尾を可能としました。更にBluetoothによる遠隔操作機能も実装しており補正も簡単に行なえます。

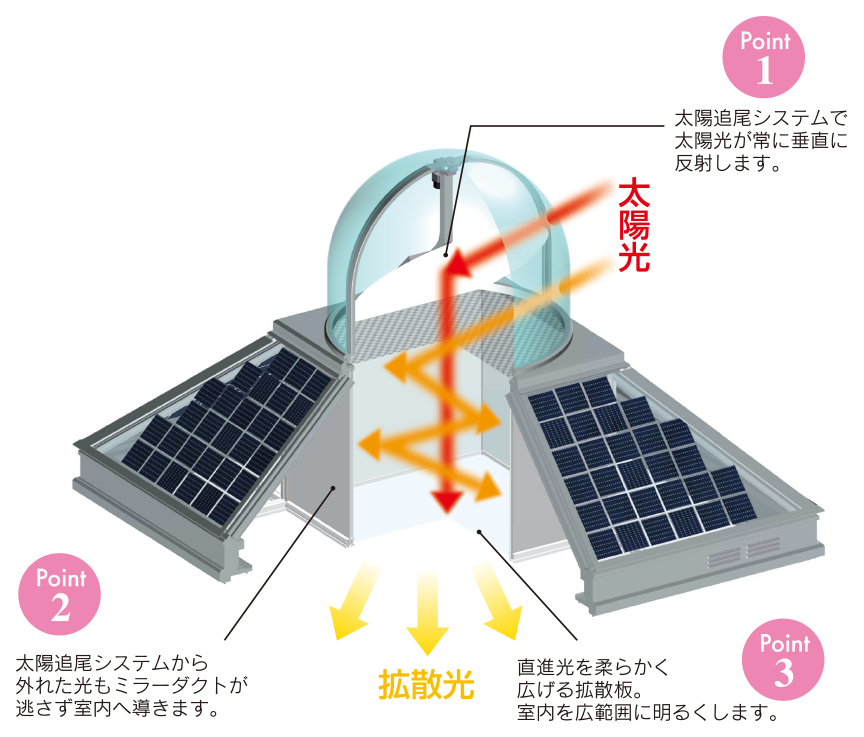

高い採光率の仕組み

高い採光率の仕組み

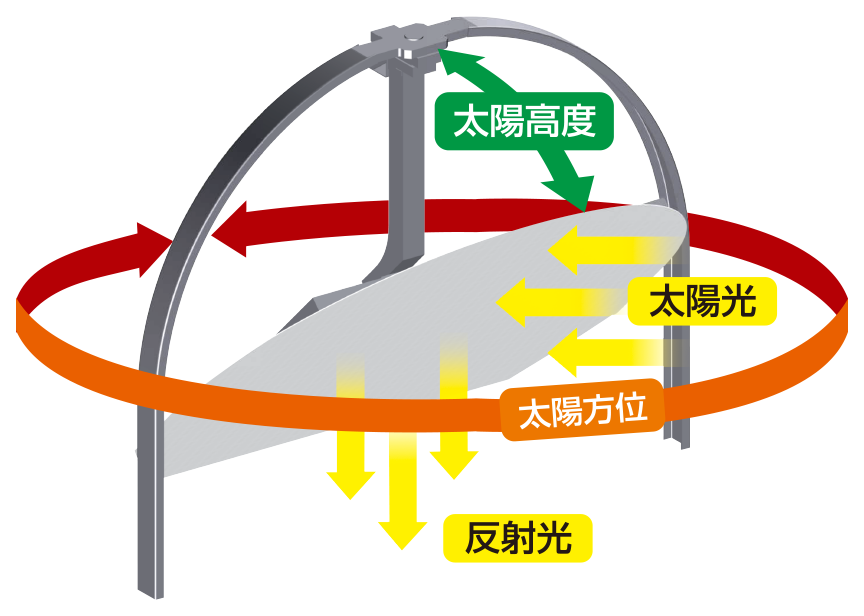

太陽追尾システム

太陽追尾システム

年間を通して、太陽の軌道を算出するアルゴリズムと2軸のモータ制御により日の出から日の入りまで太陽を追尾するミラーが、太陽光を常に垂直に反射させるシステムです。これにより太陽位置や高度にかかわらず常に室内に安定した光を取り込む事が可能です。
GPSを搭載することにより位置情報と日時を取得するため、より正確な追尾を可能としました。更にBluetoothによる遠隔操作機能も実装しており補正も簡単に行なえます。

蓄電器仕様

蓄電器仕様

LED照明などに合わせて蓄電容量をセレクトできます。

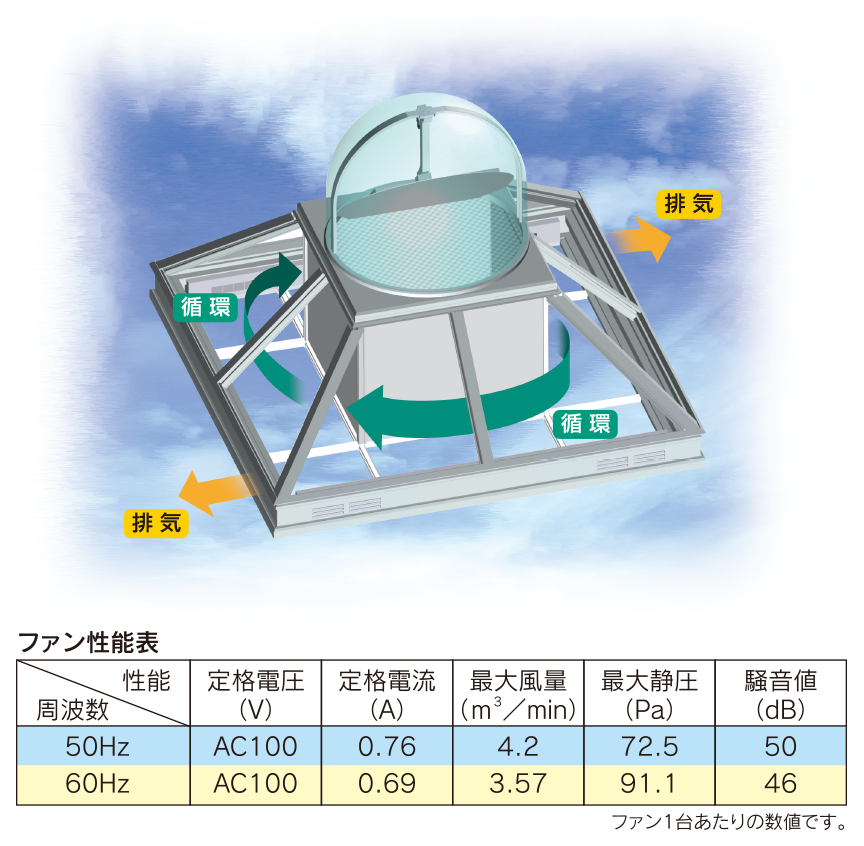

自動換気・循環システム

自動換気・循環システム

換気用ファンと室内循環用ファンを搭載しています。
換気用ファンは温度センサーに対応し夏場の熱籠りを自動的に排気します。検出温度は任意に設定可能です。室内循環用のファンはガラス面に送風することで結露を抑える効果があります。
通気口の耐火処理は温度感知で自動弊社する耐火シャッターと耐火ハッチを備えています。

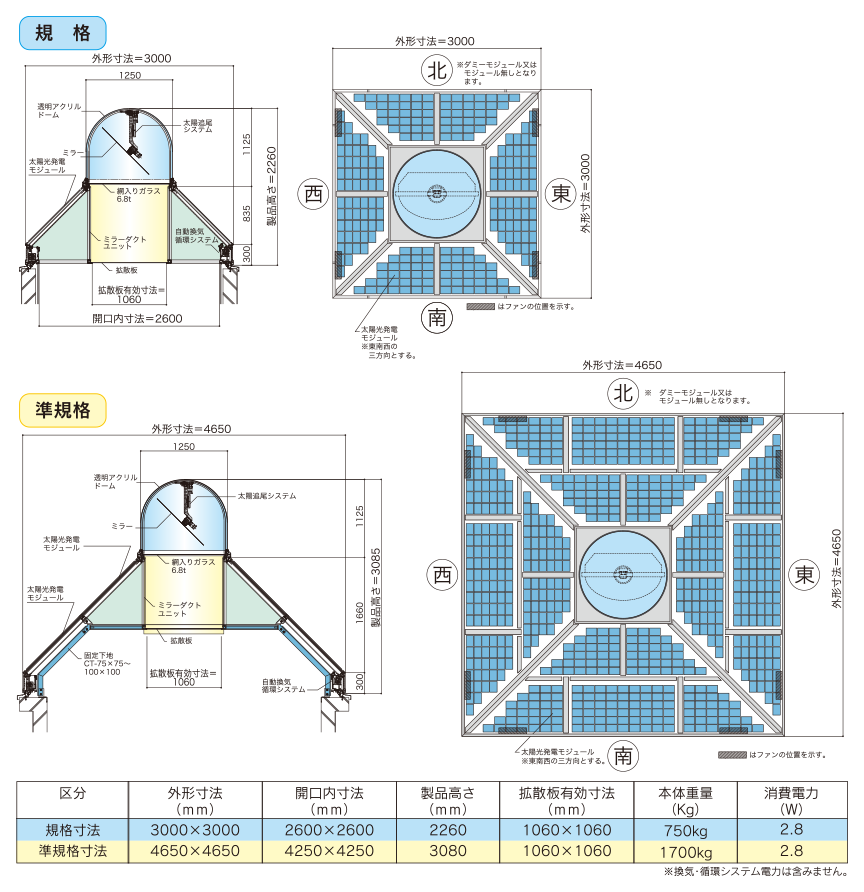

図面/規格表

図面/規格表
  • アルミ本体はアルマイトクリヤー色を標準とします。
  • カラー色、焼付塗装は別途見積もりとなります。
  • 追尾システム真下のガラスは6.8mm透明網入りガラスを標準とします。
  • 太陽行発電モジュールのガラス構成は4+4透明強化+A6+6.8透明網入りを標準とします。
  • 蓄電器システムの構成上、別途AC100V電源が必要になります。
  • LED照明システムは別途見積りとなります。

採光データ

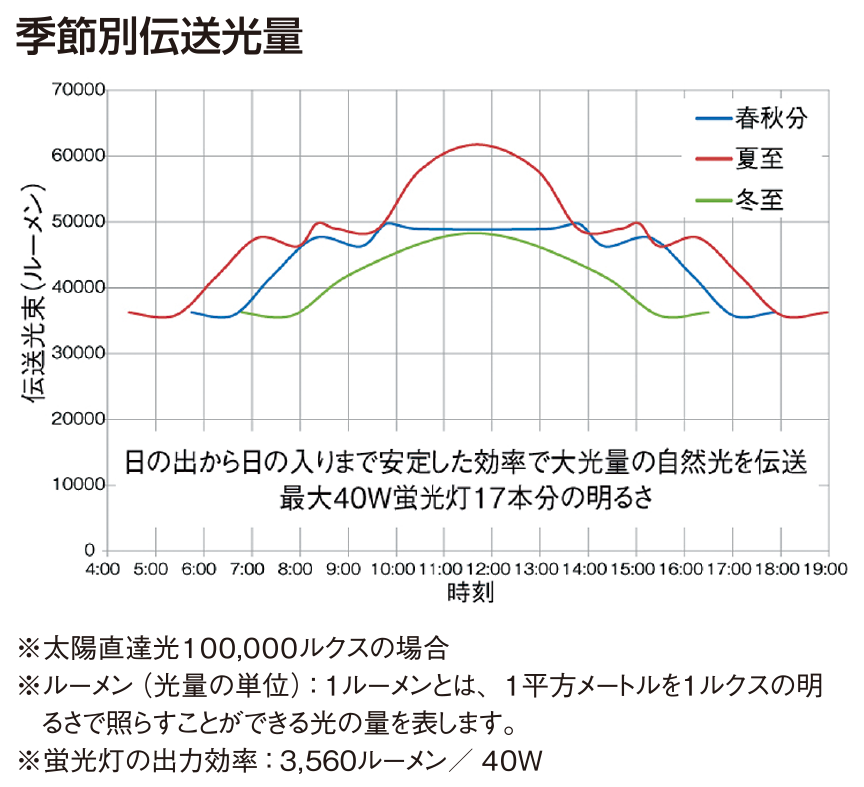

季節別伝送光量
照度能力

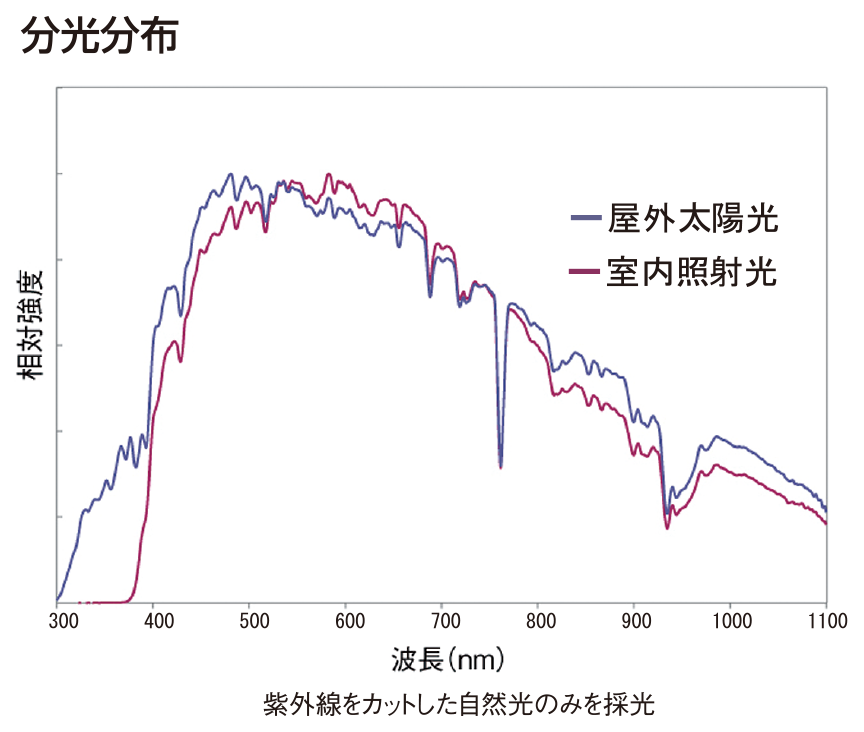

光量分布
