四角錐タイプ

高断熱

BCJ評定品

アルミ枠 45度四角錐上下可動(ガスケット工法) DF4[高断熱]

  • 耐火仕様
  • アルミ枠
  • 高断熱H-4等級

ガスケット工法の四角錐 高断熱枠(H-4等級)

アルミ枠 45度四角錐上下可動(ガスケット工法) DF4[高断熱] 製品外観

四角錐型の上下可動トップライトです。高断熱完全分割フレーム構造で高い断熱性能を実現しました。
在来ガスケット工法の欠点である熱膨張、不良施工による緩みで発生する水密性の劣化をシリコーンガスケット+アルミ型材+判子系シーリング材の三位一体ドライシール工法で解決しました。
断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。サイズは2000×2000まで対応可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 900 1300 1600 2000
A:呼称寸法 □900 □1300 □1600 □2000
B:外形寸法 □1135 □1535 □1835 □2235
製品高さ 780 980 1130 1330
C:仕上開口寸法 □795 □1195 □1495 □1895

※□1300以上のサイズに関してはお問合せください。

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 900 1300 1600 2000
質量 106 131 177 241
採光面積 0.55 1.31 2.08 3.12

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

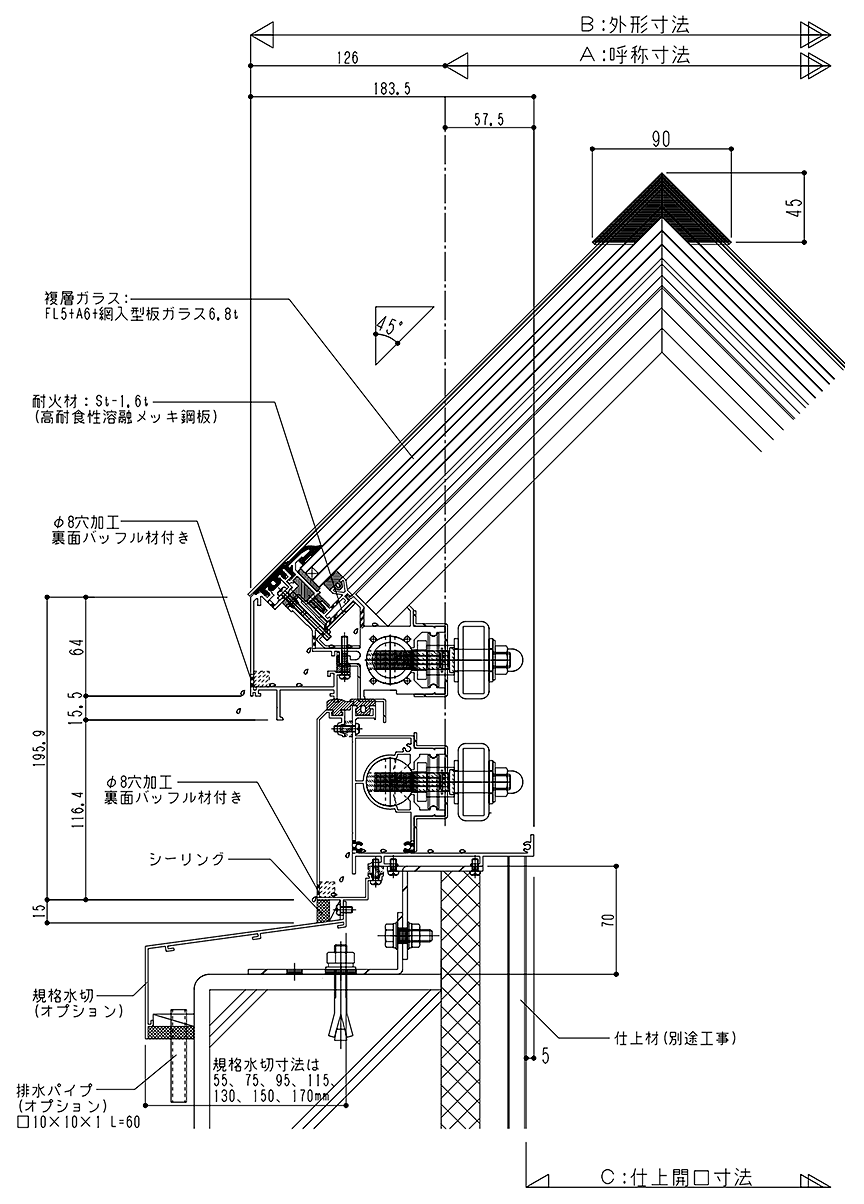

標準納まり図[単位:mm]

アルミ枠 45度四角錐上下可動(ガスケット工法) DF4[高断熱] 標準納まり図

仕様

ガラス シングルガラス 網入りガラス 6.8t~10t (別途)
※要防錆処理
複層ガラス FL5+A6+WG6.8
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
