L型ドームタイプ

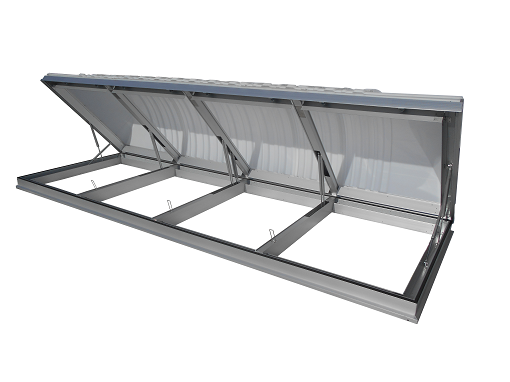

アルミ枠 L型ドーム片側開閉(隠蔽式) TD2HCL
- 耐火仕様
- 長尺
- アルミ枠
長尺ドームのスタンダードタイプ
ドーム片側開閉(隠蔽式)トップライトTD2HCの長尺タイプです。長手方向長さは最大4mまで対応可能です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

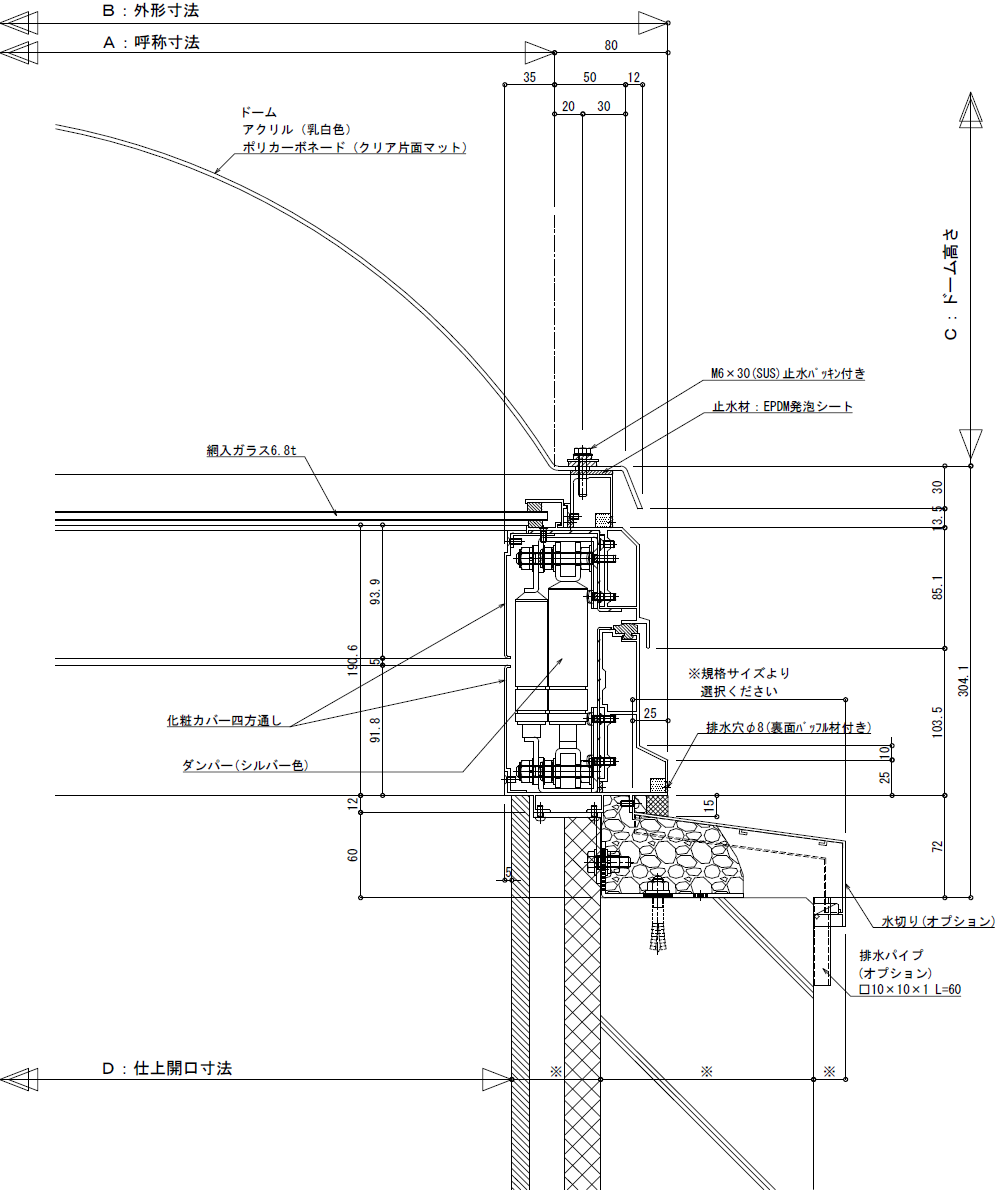

断面図 (右クリックを押して保存先を指定してダウンロードして下さい)
| 図面名 | DXF | DWG | |
|---|---|---|---|
| 姿図 | 姿図・断面図一括 ↓ |
姿図・断面図一括 ↓ |
|
| 基本断面図 | DXF | DWG | |
| オプション | DXF | DWG |
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | 600 | 900 | 1300 |
| B：外形寸法 | 760 | 1060 | 1460 |
| C：ドーム高さ | 160 | 250 | 350 |
| D：仕上開口寸法 | 540 | 840 | 1240 |
※受注生産品となります。
長手A：呼称寸法は2000、2500、3000、3500、4000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。
標準納まり図［単位：mm］
仕様
| アクリドーム | 材質 | アクリル樹脂 |
|---|---|---|
| 色調 | 乳白色 | |
| ポリカーボネートドーム | 材質 | ポリカーボネート樹脂 |
| 色調 | クリア片面マット | |
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| ガラス | 網入りガラス 6.8t（別途）※要防錆処理 | |
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 落下防止網 防虫網 防鳥網 中空シート |
|
