L型フラットタイプ
高断熱
アルミ枠 L型フラット固定 TFFKL［高断熱］
- 耐火仕様
- 長尺
- アルミ枠
- 高断熱H-4等級
長尺ガラスタイプの高断熱枠（H-4等級）
フラット型固定トップライトTFFKの長尺タイプです。 高断熱完全分割フレーム構造で高い断熱性能を実現しました。断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。ジョイント方式により長さに制限がありません。※長さ6mを越える場合は受注生産になります。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | 600 | 900 | 1300 |
| B：外形寸法 | 790 | 1090 | 1490 |
| 製品高さ | 129 | 129 | 129 |
| C：仕上開口寸法 | 540 | 840 | 1240 |
※長手A：呼称寸法は2000、2500、3000、3500、4000、4500、5000、5500、6000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

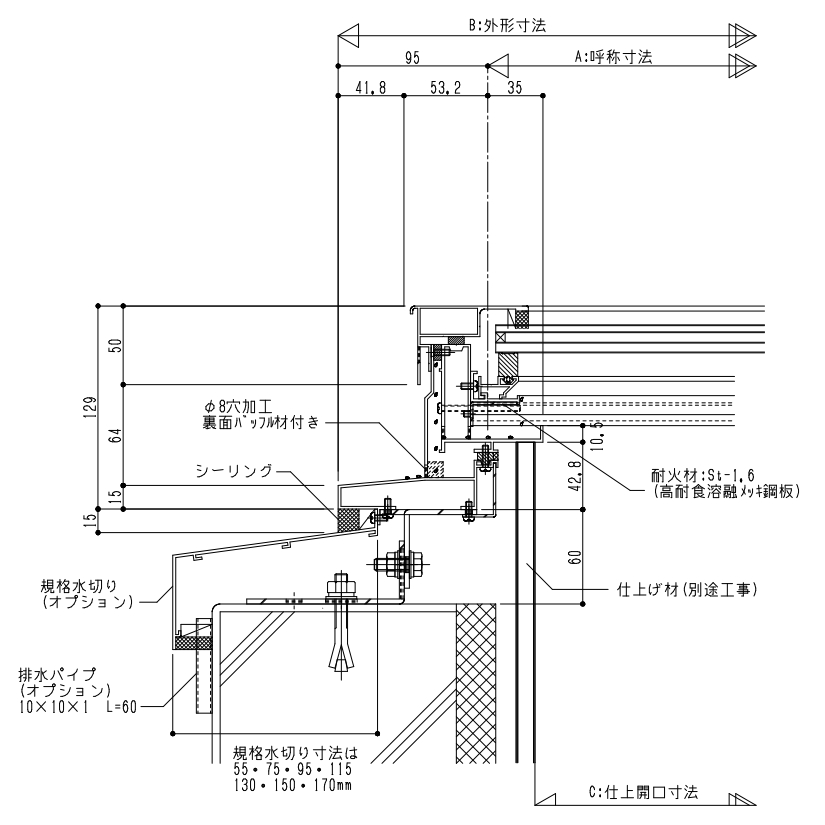

標準納まり図［単位：mm］
仕様
| ガラス | 複層ガラス：FL5+A6+WG6.8 |
|---|---|
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 |
