L型フラットタイプ

高断熱

BCJ評定品

アルミ枠 L型フラット上下可動 TFFL[高断熱]

  • 耐火仕様
  • 長尺
  • アルミ枠
  • 高断熱H-4等級

長尺ガラスタイプの高断熱枠(H-4等級)

アルミ枠 L型フラット上下可動 TFFL[高断熱] 製品外観

フラット型の上下可動トップライトTFFの長尺タイプです。高断熱完全分割フレーム構造で高い断熱性能を実現しました。
断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。長手方向長さは最大6mまで対応可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300
A:呼称寸法 600 900 1300
B:外形寸法 765.8 1065.8 1465.8
製品高さ 247.3 247.3 247.3
C:仕上開口寸法 495 795 1195

※長手A:呼称寸法は2000、2500、3000、3500、4000、4500、5000、5500、6000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

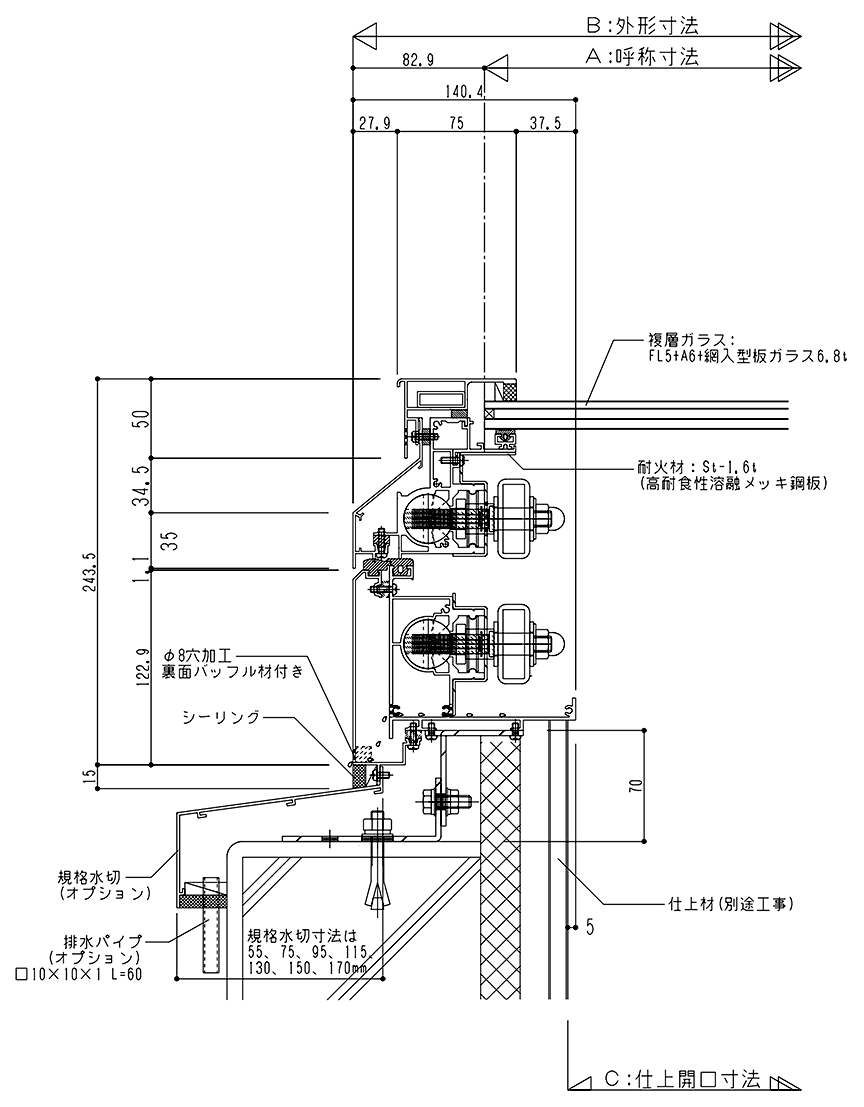

標準納まり図[単位:mm]

アルミ枠 L型フラット上下可動 TFFL[高断熱] 標準納まり図

仕様

ガラス シングルガラス 網入りガラス 6.8t~10t (別途)
※要防錆処理
複層ガラス FL5+A6+WG6.8
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
