フラットタイプ
高断熱
BCJ評定品
アルミ枠 フラット上下可動 TFF［高断熱］
- 耐火仕様
- アルミ枠
- 高断熱H-4等級
角ガラスタイプの高断熱枠（H-4等級）
フラット型の上下可動トップライトです。高断熱完全分割フレーム構造で高い断熱性能を実現しました。
断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | □600 | □900 | □1300 |
| B：外形寸法 | □765.8 | □1065.8 | □1465.8 |
| 製品高さ | 247.3 | 247.3 | 247.3 |
| C：仕上開口寸法 | □495 | □795 | □1195 |
| ガラス寸法 | □600 | □900 | □1300 |
※□1300以上のサイズに関してはお問合せください。
質量・採光面積表［単位:質量(kg)、採光面積(㎡)］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| 質量 | 59 | 71 | 88 |
| 採光面積 | 0.23 | 0.61 | 1.40 |
※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

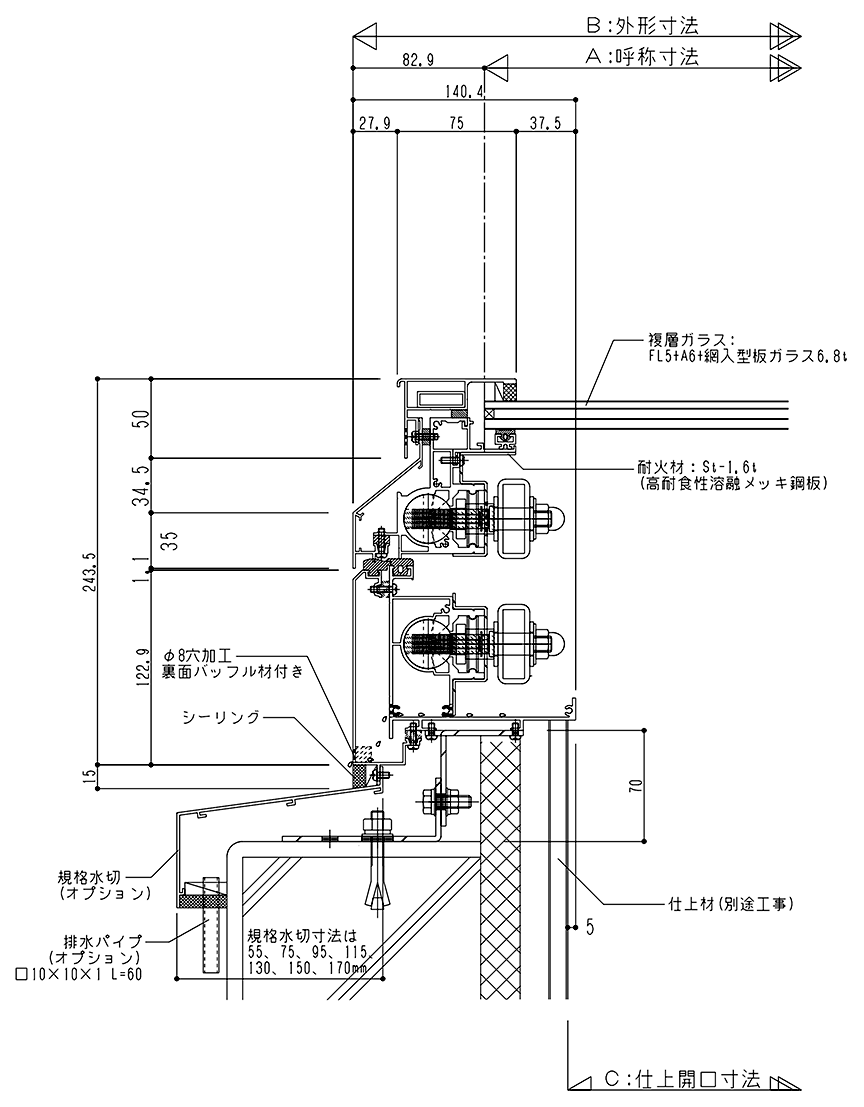

標準納まり図［単位：mm］
仕様
| ガラス | シングルガラス | 網入りガラス 6.8t～10t （別途） ※要防錆処理 |
|---|---|---|
| 複層ガラス | FL5+A6+WG6.8 | |
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 |
|
